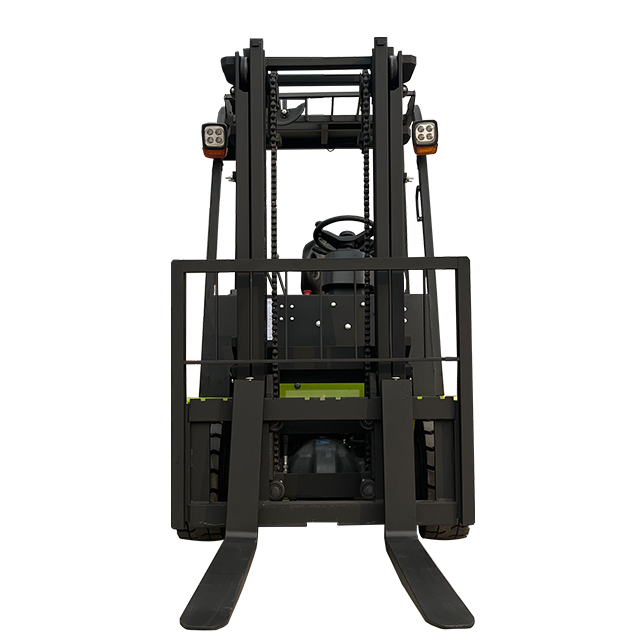

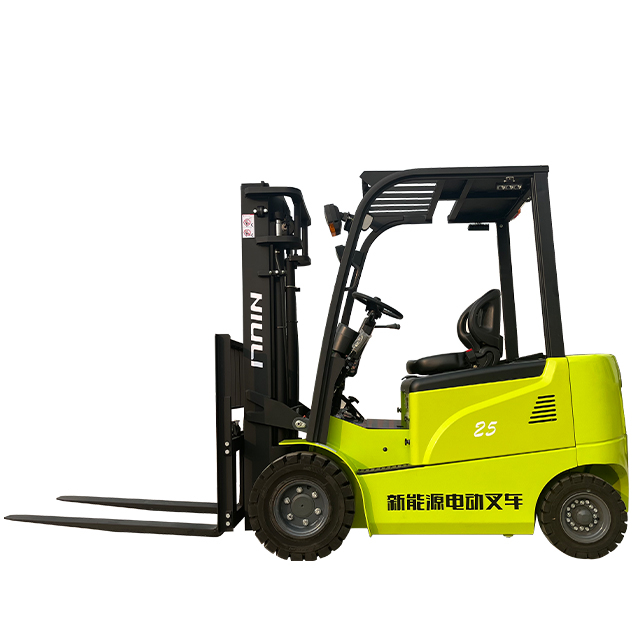

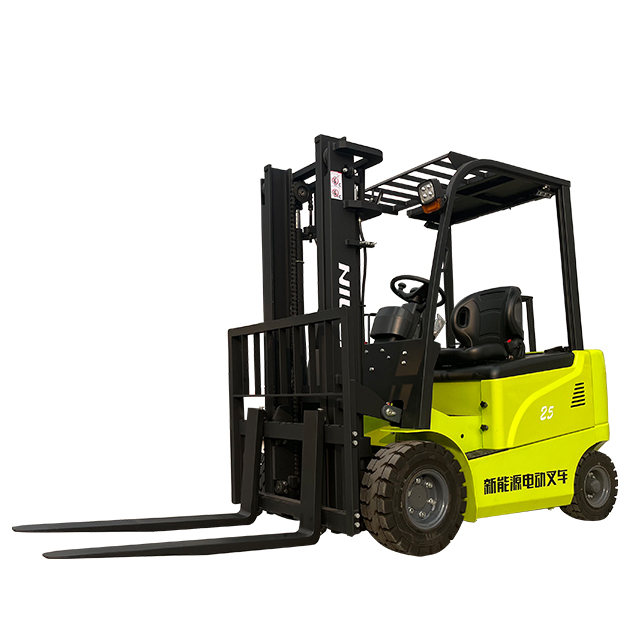

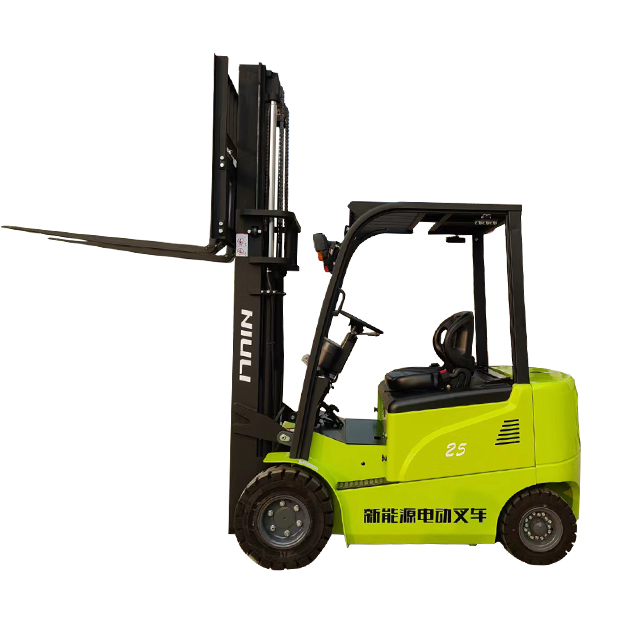

CPD35
NIULI
Características del vehículo
• Conduzca AC sin mantenimiento.El motor de accionamiento es de corriente alterna, libre de mantenimiento, potente, sin sustitución de escobillas, con sensor de velocidad y sensor de temperatura, y funciones de protección completas.
• Diseño de bajo centro de gravedad.El sistema de transmisión adopta un eje de transmisión de sector transversal, que está dispuesto en paralelo y tiene una gran relación de transmisión.La batería está hundida en la parte inferior del marco y tiene una gran estabilidad.
• Diseño de bajo ruido y baja vibración. El sistema hidráulico adopta una bomba de engranajes de bajo ruido y una dirección hidráulica completa.Bajo nivel de ruido, funcionamiento cómodo. El diseño de absorción de impactos del eje de dirección adopta una conexión flexible para proteger eficazmente todo el sistema del vehículo y prolongar la vida útil de todo el vehículo.
Descripción general | 1.1 | Fabricante | NIULI | |||
1.2 | Modelo | CPD35 | ||||
1.3 | Tipo de energía | Eléctrico | ||||
1.4 | Tipo de operación | Seat | ||||
1.5 | Capacidad nominal | Q | kg | 3500 | ||
1.6 | centro de carga | c | milímetro | 500 | ||
1.7 | Voladizo delantero | x | milímetro | 468 | ||
1.8 | distancia entre ejes | y | milímetro | 1495 | ||
peso | 2.1 | Peso propio | kg | 4020 | ||
2.2 | Eje de carga | Delantero/trasero (carga completa) | kg | 5920/700 | ||
2.3 | Delantero/trasero (carga vacía) | kg | 1760/2360 | |||
Chasis de neumáticos | 3.1 | Tipo de neumático | Sólido | |||
3.2 | Frente | 23×9-10 | ||||
3.3 | Trasero | 18×7-8 | ||||
3.4 | Número de neumáticos (x = rueda motriz) | 2X/2 | ||||
3.5 | Banda de rodadura de la rueda delantera | b3 | milímetro | 1035 | ||
3.6 | Banda de rodadura de la rueda trasera | b4 | milímetro | 984 | ||
Dimensions | 4.1 | Ángulo de inclinación del mástil | Delantero trasero | α/β | Graduado | 5/10 |
4.2 | Altura del mástil cerrado | h1 | milímetro | 2055 | ||
4.3 | Altura de elevación libre | h2 | milímetro | 140 | ||
4.4 | Altura de elevación estándar | h3 | milímetro | 3000 | ||
4.5 | Altura extendida del mástil (con marco de elevación) | h4 | milímetro | 3985 | ||
4.6 | Altura del tejadillo protector | h5 | milímetro | 2140 | ||
4.7 | Largo total | con tenedores | L1 | milímetro | 3407 | |
4.8 | sin horquillas | L2 | milímetro | 2337 | ||
Dimensions | 4.9 | Ancho total | b1 | milímetro | 1265 | |
4.1 | Tamaño de la horquilla (L×W×T) | s×e×L | milímetro | 1070*125*40 | ||
4.11 | Portahorquillas estándar | milímetro | ISO2A | |||
4.12 | Ancho del portahorquillas | W | milímetro | 1100 | ||
4.13 | Espaciado de horquillas | milímetro | 250/1040 | |||
4.14 | Distancia mínima al suelo | Marco de elevación | m1 | milímetro | 120 | |
4.15 | Carrocería | m2 | milímetro | 125 | ||
4.16 | Ancho de pasillo para palets | palets 1000×1200, Transversal | ast | milímetro | 4288 | |
4.17 | palets 800×1200,Longitudinal | ast | milímetro | 4320 | ||
4.18 | Radio de giro mínimo | Washington | milímetro | 2100 | ||
Parámetros | 5.1 | Velocidad máxima de viaje | Sin carga/carga completa | kilómetros por hora | 18/15 | |
5.2 | Velocidad máxima de elevación | Carga completa/Sin carga | mm/s | 280/390 | ||
5.3 | Velocidad descendente | Sin carga/carga completa | mm/s | ≤600 | ||
5.4 | Potencia de tracción, cargada/descargada | kilovatios | 20 | |||
5.5 | Trepabilidad | cargado/descargado | % | 18/15 | ||
5.6 | freno de conducción | Tipo hidráulico mecánico | ||||
5.7 | Freno de mano | |||||
Eléctrico | 6.1 | Potencia del motor de tracción, sistema de trabajo S2 60min | kilovatios | 17 | ||
6.2 | Potencia del motor de elevación, sistema de trabajo S3 15% | kilovatios | 13 | |||
6.3 | Especificación de la batería (voltaje/capacidad) | V/Ah | 80V/225Ah/350Ah/450Ah | |||
Otro | 7.1 | Sistema de control de conducción | MOSFET/CA | |||
7.2 | Marca del controlador | MEGMEET / CURTIS / ZAPI | ||||
7.4 | Ruido | dB | 74 | |||
7.5 | Diámetro del pasador de tracción | ϕ25 | ||||
7.6 | Capacidad del tanque de aceite hidráulico | litro | 50 |
